設備目的及應用范圍

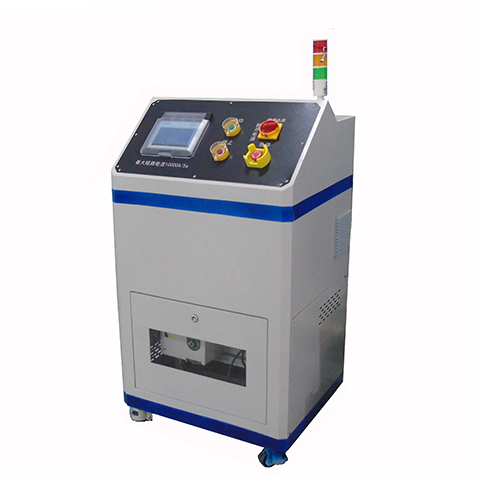

電池短路試驗機適用于軟包電池的外部短路測試。

設備功能和原理介紹

? 短路試驗機采用計算機自動控制，模擬電池外部短路，滿足 UL1642/2054、UN38.3、IEC62133 等標準。采用進口接觸器作為開關元件,熱繼電器作為保護裝置，斷路器閉合時，使被測電池回路短路，強大的短路電流通過整個回路。電池表面溫度、電壓及經分流器檢測的電流信號經數據處理，送到計算機側，軟件連續記錄電池電壓、電流和表面溫度變化。該短路試驗機必須符合整個回路（包括斷路器、導線和連接器件）電阻 20mΩ、40mΩ、60mΩ、80mΩ，精度±10 m Ω四個檔位，四個通道對應最大短路電流 400A。

? 設備控制可以由上位機軟件遠程控制和觸摸屏本地控制，遠程控制和本地控制同時有效。當遠程控制的上位機故障時，本地控制依然有效，不影響設備使用。

? 試驗機滿足 IEC62133 標準：

兩組充滿電的單體電池或電池組分別放置在 20℃±5℃和 55℃±5℃環境中。每個單體電池或電池組用外接電阻不超過 80mΩ±20 mΩ的線將正負極端子直接相連。單體電池或電池組應該測試24 小時或到殼外溫度從最高溫度降低 20%，取二者時間短的為標準。

? 試驗機滿足 UN38.3 標準：

待試驗電池或電池組的溫度必須予以穩定使其外殼溫度達到 55±2℃，然后使電池或電池組在55±2℃下經受總外阻小于 0.1 歐姆的短路條件。這一短路條件在電池或電池組外殼溫度回到55±2℃后繼續至少 1 小時。電池或電池組必須再觀察 6 小時才結束試驗。

? 試驗機滿足 UL1642/2054 標準：

樣本的正、負極應以 80±20mΩ 的電阻負載連接。電池放電直至起火或爆炸，或直至電池完全放電至電壓<0.2V,或電池殼體溫度已回復至環境溫度的±10℃（18°F）室溫。由于回路中保護裝置的運作，試驗終止時電壓可能未達到 0.2V。回復至接近電池管殼的環境溫度，是最終試驗結果的一項指標。

? 除以上標準之外，短路試驗機還需滿足一些其它非標標準，要求短路條件和終止條件可自由設定，終止條件滿足且與或的要求。
